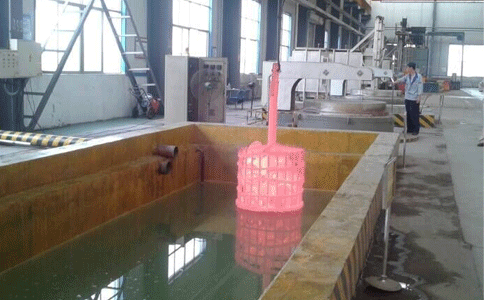

淬火劑是一種用于各種碳素鋼、彈簧鋼等鋼質(zhì)工件淬火所使用的水溶性溶液，克服了水冷卻速度快，油品冷卻速度慢，易使工件開(kāi)裂，淬火效果差且易燃等缺點(diǎn)。那么淬火劑的選取原則是什么？一、看鋼的含碳量多少含碳量低的鋼有可能在冷卻的高溫階段析出先共析鐵素體，其過(guò)冷奧氏體最易發(fā)生珠光體轉(zhuǎn)變的溫度（即所謂"鼻尖"位置的溫度)較高，馬氏體起點(diǎn)(MS)也較高。因此為了是這類含碳量較少的鋼制工件能夠充分的淬硬，使用的淬火介質(zhì)需要有較短的蒸汽膜階段，并且，鋼中出現(xiàn)高冷卻速度的溫度應(yīng)當(dāng)較高。相反，對(duì)含碳量較高的鋼，淬火介質(zhì)的蒸汽膜階段可以更長(zhǎng)些，出現(xiàn)最高冷卻速度的溫度也應(yīng)當(dāng)?shù)托?/span>二、看鋼的淬透性高低對(duì)于淬透性較差的鋼需要使用冷卻速度較快的淬火介質(zhì)，相反，淬透性較好的鋼就可以選擇使用冷卻速度相對(duì)慢一些的介質(zhì)。所以，對(duì)淬透性差的鋼，選用的淬火介質(zhì)出現(xiàn)最高冷卻速度的溫度應(yīng)當(dāng)高些，而淬透性好的鋼溫度可以適當(dāng)?shù)托?/span>三、看工件的有效厚度大小當(dāng)工件比較厚大時(shí)，為得到足夠的淬硬深度，所用淬火介質(zhì)應(yīng)當(dāng)有較快的低溫冷卻速度。而薄小的工件則可以選用低溫冷卻速度較慢的淬火介質(zhì)。四、看工件的形狀復(fù)雜程度形狀復(fù)雜的工件，尤其是有內(nèi)孔或較深凹面的工件，為減小淬火變形或需要把內(nèi)孔淬硬時(shí)，應(yīng)當(dāng)選用蒸汽膜階段較短的淬火介質(zhì)。這是因?yàn)?，?nèi)孔或凹面內(nèi)部散熱較其它部位慢。工件的其它部位冷得快先進(jìn)入沸騰階段獲得快冷，而內(nèi)孔或凹面內(nèi)仍被蒸汽膜籠罩，冷得很慢。這種冷卻速度上的差異可能引起較大的淬火變形和凹面的硬度低下。解決這類問(wèn)題的辦法是，選用蒸汽膜階段較短而冷卻速度又較快的淬火介質(zhì)。當(dāng)然，適當(dāng)加大內(nèi)孔與凹面內(nèi)的介質(zhì)流動(dòng)速度，也有同樣的效果。相反，形狀簡(jiǎn)單的工件則可以使用蒸汽膜階段稍長(zhǎng)的淬火介質(zhì)。以上是我司為大家總結(jié)的淬火劑的選取原則。恒鑫化工20年專業(yè)淬火劑生產(chǎn)廠家，熱處理應(yīng)用經(jīng)驗(yàn)豐富，針對(duì)性地提供熱處理淬火系統(tǒng)設(shè)計(jì)、工藝等整體解決方案。如有熱處理技術(shù)問(wèn)題，歡迎致電：0535-8015296。
